Cách đấu công tơ điện 1 pha gián tiếp – Cách đấu công tơ điện 1 pha Emic

Kết nối công tơ một pha – Cách đấu công tơ điện 1 pha gián tiếp

Trong bài viết này, chúng ta sẽ xem xét từng bước quy trình lắp đặt và cách đấu công tơ điện 1 pha gián tiếp tại nhà. Có lẽ được coi là lựa chọn ngân sách thấp nhất.

Cách đấu nối công tơ điện tử 1 pha bình thường thì chúng ta đấu theo sơ đồ đấu công tơ điện 1 pha được khắc sẵn trên nắp bảo vệ. Thường chúng sẽ được đánh dấu theo các con số 1 đến 4. Theo cách đánh dấu này thì cặp 1 và 3 là nguồn điện cung cấp vào còn cặp 2 và 4 là đầu ra đấu vào phụ tải. Với cách đấu công tơ điện tử 1 pha trực tiếp chung ta sẽ không cần thêm bất kỳ thiết bị trung gian nào khi lắp đặt.

Tuy nhiên trong thực tế khi chúng ta sử dụng thì phụ tải có thể sẽ vượt định mức của công tơ điện và có thể làm cháy cuộn dòng dẫn đến hư hỏng công tơ điện.

Ví dụ công tơ điện 1 pha Emic có các thông số kỹ thuật hiển thị:

Điện áp: 220 V

Dòng điện: 10(30) A

Tần số: 50 Hz

Công tơ điện với các chỉ số như trên thì cuộn dòng có dòng định mức là 10A và dòng cực đại là 30A. Nếu phụ tải có dòng điện làm việc lớn hơn dòng cực đại chạy thường xuyên thì không thể tránh khỏi việc cuộn dòng bị cháy. Chính vì thế chúng ta buộc phải đấu thêm thiết bị trung gian. Đây chính là cách đấu công tơ điện 1 pha gián tiếp mà mọi người vẫn thường gọi.

Cách đấu công tơ điện 1 pha gián tiếp qua thiết bị biến tần nhằm mục đích hạ dòng làm việc của phụ tải luôn ở trong ngưỡng mà cuộn dòng làm việc an toàn. Điều này sẽ đảm bảo cho công tơ điện của chúng ta làm việc ổn định và an toàn hơn.

Làm thế nào để đặt dây vào công tơ và những biện pháp an ninh nên có trong trường hợp này. Phải nói ngay rằng trước khi lắp đặt công tơ phải liên hệ với cơ quan chức năng (lưới điện địa phương) để xin phép thay công tơ. Bạn cũng cần đặc biệt chú ý đến sự an toàn của các con dấu trên các đầu cực trên chính đồng hồ.

Cách đấu công tơ điện 1 pha gián tiếp

Trước khi thực hiện kết nối thực tế, bạn nên chuẩn bị tất cả các vật liệu cần thiết và nơi lắp đặt. Trong các tòa nhà chung cư đồng hồ thường được lắp trong bảng điện đặc biệt đặt ở cầu thang. Nhưng cũng có thể lắp đặt trong các hộp đặc biệt ngay tại lối vào căn hộ.

Những hộp nhựa như vậy có một cửa sổ trong suốt, nhờ đó rất tiện lợi khi đọc các chỉ số của dụng cụ. Đồng hồ đo điện thuộc loại thiết bị mô-đun. Và tất cả chúng, để dễ lắp đặt, đều được lắp đặt trên thanh ray DIN đặc biệt, điều này phải lưu ý để biết cách lắp đặt đồng hồ đo điện.

Tất cả các máy đo phải có sơ đồ đấu dây ở mặt sau, giúp bạn không bị nhầm lẫn. Và để biết cách tự đấu nối đồng hồ đo điện, bạn cần phải nghiên cứu về nó.

Tất cả các thiết bị mô-đun được cài đặt trong một bảng điều khiển hoặc một hộp đặc biệt. Sau đó, bạn có thể tiến hành kết nối trực tiếp bằng dây. Bạn có thể sử dụng sơ đồ nối dây quen thuộc.

Kết nối bắt đầu từ lối ra từ bảng điều khiển. Cài đặt chính của tải. Do đó, các đầu cuối (thấp hơn) được kết nối với dây tải, trong khi dây dẫn trung tính được gửi để kết nối với trạm số. Và nếu có dây nối đất, nó được kết nối với mặt đất. Như vậy, công tơ được nối đất.

Đối vơi cách đấu công tơ 1 pha gián tiếp thông qua biến dòng chúng ta không đấu trực tiếp váo đầu số 1 như cách đấu thông thường. Chúng ta sẽ tháo cầu áp kết nối với cuộn áp bên trong công tơ và đầu ra số 1, việc này sẽ cách ly điện áp cấp vào công tơ và ngõ ra của biến dòng. Theo cách này thì đầu dây nóng sẽ đấu vào trực tiếp với cuộn áp bên trong công tơ, dây trung tính vẫn đấu vào đầu số 3.

Đầu ra của biến dòng sẽ được đấu trực tiếp vào đầu số 1 và đầu số 2 của công tơ điện.

Lưu ý:

• Nên vẽ hoặc tìm hiểu về sơ đồ đấu dây công tơ điện 1 pha gián tiếp khi đầu nối.
• Khi đấu dây biến dòng vào công tơ điện nên chú ý đấu đúng đầu vào của biến tần nếu không công tơ sẽ qua ngược lại.

Với cách đấu công tơ điện 1 pha gián tiếp qua biến dòng thì chúng ta có thể kiểm tra được mức độ hoạt động của công tơ điện bằng cách tăng giảm dòng làm việc. Khi dòng làm việc tăng lên thì đĩa nhôm bên trong sẽ quay nhanh và ngược lại. Với việc cài định mức dòng làm việc cho biến tần luôn nằm trong định mức của công tơ điện thì cách làm này sẽ an toàn hơn.

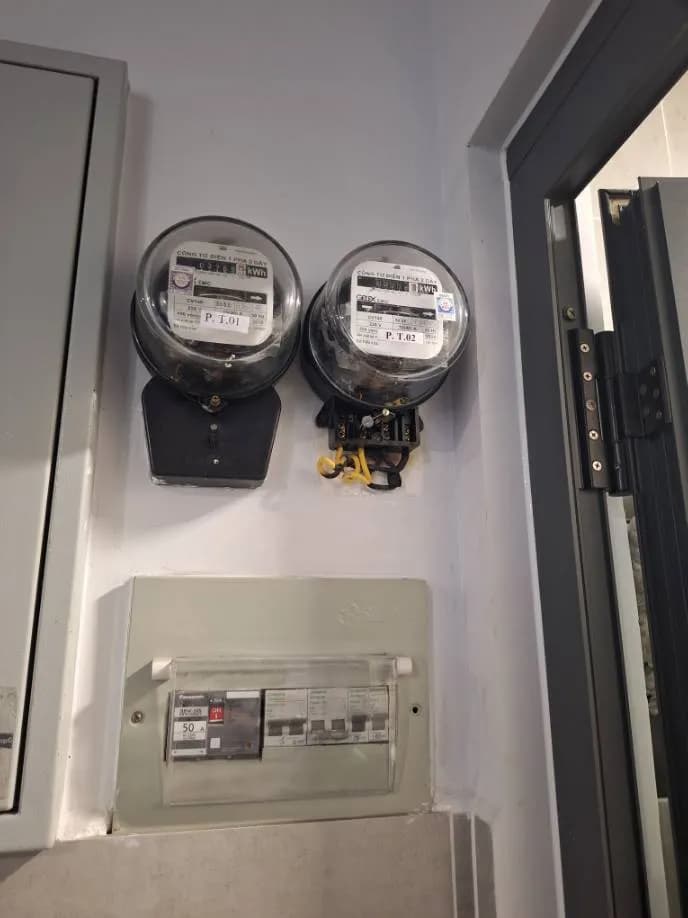

Cách lắp công tơ điện tử 1 pha

Khi chúng ta muốn lắp mới hay thay thế công tơ điện chính thì phải trình báo với công ty điện lực để được thực hiện yêu cầu. Tuy nhiên đối với các công tơ phụ để biết mức tiêu thụ của từng phòng trong một dãy nhà trọ, nhà nghỉ thì chỉ cần chúng ta mua công tơ điện đã được kiểm định về và tự lắp hoặc thuê thợ điện lắp đặt. Cách lắp công tơ điện tử 1 pha khá đơn giản tuy nhiên bạn cũng phải cố một số chuẩn bị cho công việc này.

Chuẩn bị:

Máy khoan cầm tay

Mũi khoan

Tắc kê, vít phù hợp ( thường thì trong hộp công tơ có đi kèm phụ kiện này)

Tuốc nơ vit

Kiềm cắt dây

Đồng hồ vạn năng, bút thử điện

Một số phụ kiện khác

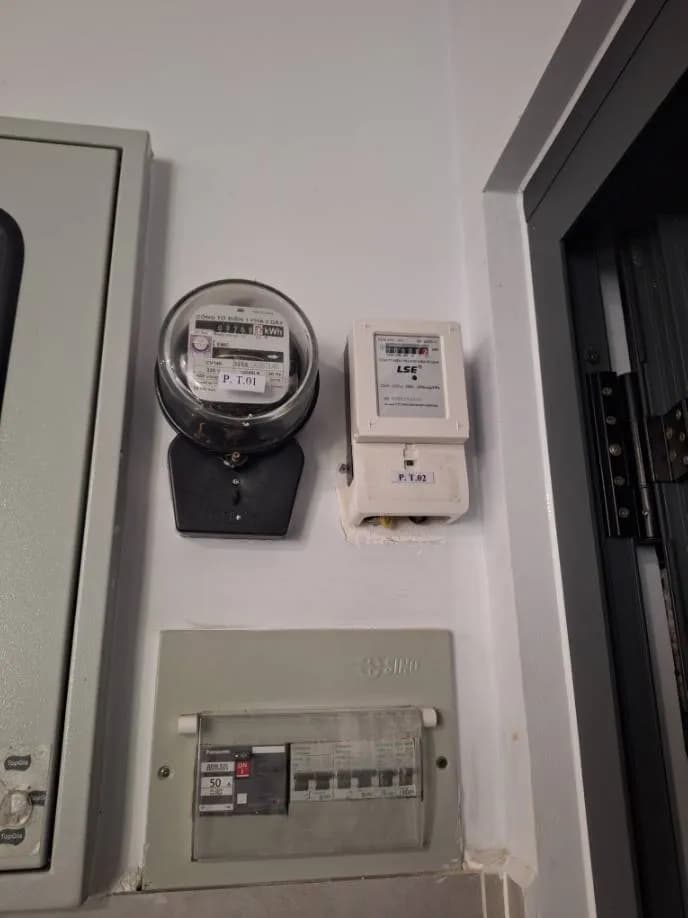

Thực hiện cách lắp công tơ điện tử 1 pha:

Tháo công tơ ra khỏi hộp và xác định vị trí cần lắp công tơ ( thường thì công tơ nên lắp ở vị trí dễ thấy và dễ kiểm tra trong nhà, nếu là khu nhà trọ thì lắp ngay phía trước mỗi phòng)

Xác định các điểm cố định công tơ trên tường bằng cách đặt công tơ áp vào tường và dùng bút lông lấy dấu lỗ khoan. Có thể dùng thước thủy để canh công tơ nếu cần.

Khoan lỗ theo dấu đã đánh dấu trước đó (Thận trọng với đường dây điện âm tường – bạn có thể không biết đường dây nằm bên trong đó)

Đóng tắc kê vừa khít vào lỗ khoan (nếu tắc kê lỏng lẻo là không được vì công tơ sẽ rơi xuống)

Lắp công tơ điện lên và siết vít thật chặt để cố định.

Đấu dây điện vào công tơ: có thể thực hiện cách đấu dây trực tiếp hoặc cách đấu công tơ điện gián tiếp là tùy vào mức độ sử dụng điện của chúng ta.

Bảng giá lắp đặt công tơ điện

Lựa chọn công tơ một pha – Cách đấu công tơ điện 1 pha Emic

Điều này rất hữu ích để xem xét cách đấu công tơ điện 1 pha gián tiếp hay trực tiếp kết nối đồng hồ đo điện một pha. Vì vậy, cần lưu ý rằng trong các tòa nhà nhiều tầng đồng hồ đo điện đã được kết nối, trước đó đã lắp bộ ngắt mạch đầu vào phía trước thiết bị đo đếm.
